一、溫室概況

1.溫室類型的選擇

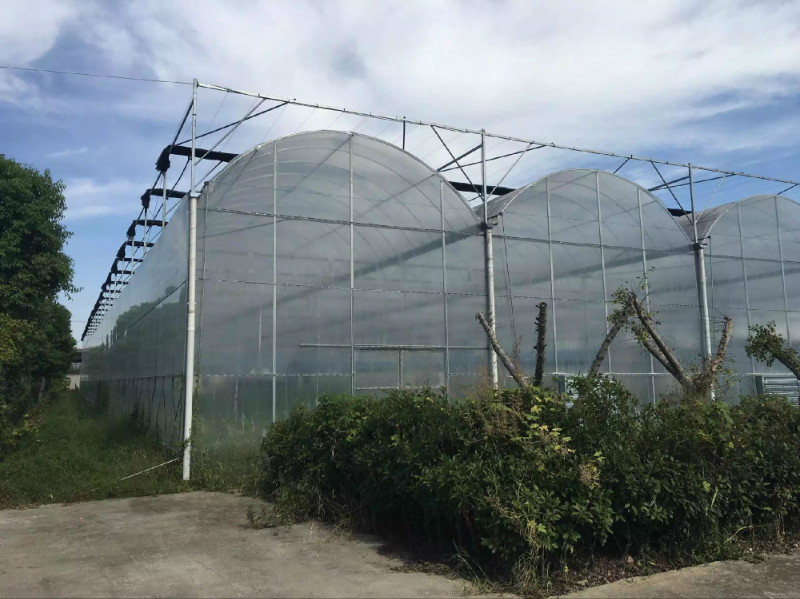

薄膜連棟溫室

結合山東當?shù)貧夂蛱攸c(diǎn)，兼顧溫室的適用性要求和整體美觀性，建議設計采用圓拱形熱鍍鋅輕鋼結構溫室；該溫室結構簡潔、明快、通透，外型美觀、堅固耐用、環境控制能力強；透光好、通風效果好；是目前綜合性能不錯的一種種植溫室。

2.溫室基本配置

為了用戶更好的使用溫室，降低整體的運行成本，提高環境調控能力和自動化控制水平，使溫室達到最佳配置，該溫室基本配置如下：強制通風降溫系統（風機、濕簾） 、內遮蔭系統、外遮陽系統、配電等。

3.溫室規格尺寸

溫室跨度為 8m， 開間為4m， 肩高 4m，頂部及四周采用15絲po膜覆蓋。溫室長度為184，共計23個跨度；寬度68m，共17個開間。溫室總面積為12512㎡；溫室頂高為5.7米。溫室四周設散水及排水設施。

4.溫室性能指標

（1）風載：0.35KN/m2

（2）雪載：0.30 KN/m2

（3）溫室排雨量：140mm/h

（4）電源參數：220V/380V,50Hz,PH1/PH3

（5）溫室屋面排水

溫室南北設 2.5‰雨槽坡度排水。屋面排水采用室內外排水結合方式，PVC 排水管直通地面排水溝。

二、溫室主體

1.溫室結構

溫室采用圓拱形屋面多排水槽主體骨架。所選用的熱鍍鋅鋼管、矩形鋼管、鋼板等均由國內大型鋼廠生產。屋面排水槽采用本鋼集團生產的熱鍍鋅鋼板。主體輕鋼結構均采用熱鍍鋅鋼材，或加工后熱鍍鋅處理。

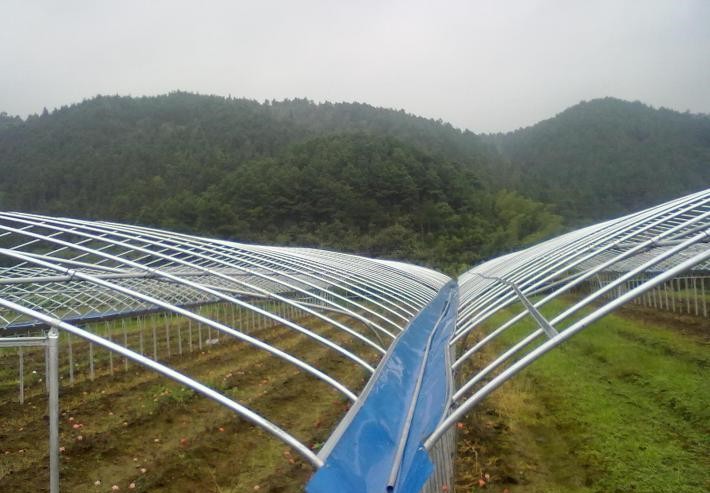

骨架

2.溫室門

溫室南側設專用軌道式推拉門1套。門的規格為2.0×2.2m。

3.溫室覆蓋材料

溫室頂部及四周覆蓋15絲po膜， 溫室采用專用卡簧卡槽定密封；利于溫室的采光、透光和隔熱節能，外觀美觀大方，視覺效果好。

三、 外遮陽系統

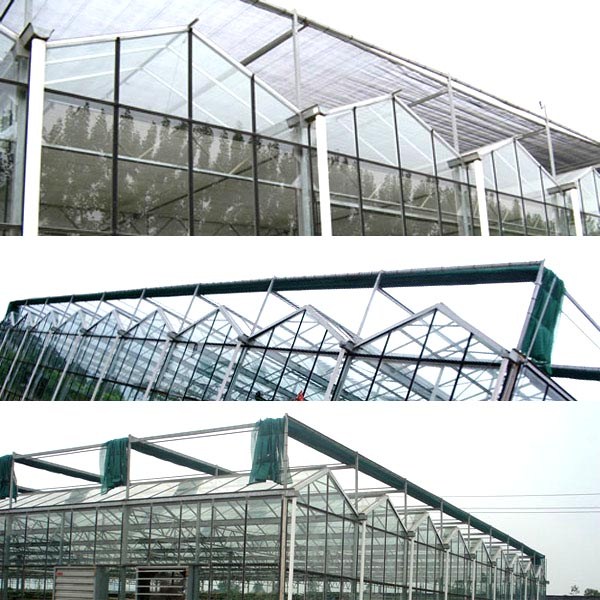

外遮陽系統

1.遮陽網

選用國標質保五年外遮陽幕：遮陽率70%；節能率50%；壽命：廠家提供5年質保期，實際使用壽命8年以上

2.托幕線

雙層幕線選國標聚酯外用幕線：顏色：黑色 ；直徑：2.0×2.5㎜ ； 抗拉強度：250㎏/f；斷裂伸長率8%；質量保證5年，使用壽命8年以上

3.傳動機構

電機通過傳動機構驅動傳動軸運轉,傳動軸通過連接件帶動驅動桿在幕絲上平行移動，驅動桿拉動幕布一端緩慢展開，全部展開后觸動行程限位器開關，電機停止，該行程運行結束。控制箱備有手動控制,如需要中途停止,可以按下停止按鈕,即可停止運行.也可實現計算機自動控制。

4.設計條件

夏天白天當室內光照強度超過作物光合作用的光飽和點后，多余的光照如果不能及時排除溫室，將會灼傷作物葉片或轉化為熱能使室內溫度升高，當這種溫升超過作物生長的適宜溫度范圍后，過高的溫度將會影響作物的正常生長和發育，嚴重的甚至?xí)?dǎo)致

作物的生育障礙，直至死亡。關閉遮蔭幕后，將使進入溫室的光照首先遇到遮蔭幕的阻隔，根據遮蔭幕遮光率的大小調控的上部，或被遮蔭幕反射直接排出溫室，或轉化為長波輻射在提高遮陽幕上部空氣溫度后通過層頂通風窗排出室外。由此可見，遮陽幕夏季使用在溫室中具有遮蔭和降溫的雙重作用。

5.系統工作原理

電機帶動傳動軸運轉，傳動軸上的齒輪/齒條副將圓周運動變成直線運動。與齒條連接的推拉桿通過十字連接帶動驅動桿在幕絲上平等移動， 驅動桿拉動幕布一端緩慢展開、收攏，全部展開以及收攏后分別觸動開、合限位器開關，電機停止，運行結束。

6.外遮陽系統組成

（1）外遮陽支架：溫室頂部安裝外遮陽骨架，選用格構架和 50×50 及 50×50 熱鍍鋅方管加工制作。聯棟間用鍍鋅方管和連接件組合成網架結構。支架部分強度可靠，外形美觀，載荷承受能力強，使用壽命長。

（2）控制箱：控制箱內裝配有遮蔭幕展開與合攏兩套接觸器件，即可手動開、停，又可通過行程開關，實現自動停車。控制箱箱可裝備溫控、時控、光控設備，與自動控制系統相連，實現計算機智能控制。（3）驅動電機：采用專用傳動電機，配備行程限位裝置，自動停止，限位準確，還配備了熱保護裝置，為用戶操作提供了安全保障。

（4）傳動部分：采用齒輪-齒條傳動機構，通過減速電機與之聯結的傳動，軸輸出動力，傳動軸中部與電機相連，其余部分齒條均布相連；驅動桿和推幕部分采用熱鍍鋅組件，結構強度高，運行平穩可靠。

（5）幕線：雙層幕線選用Ф2 ㎜優質聚酯托幕線，防銹，強度極高。（6）幕布：外遮陽幕布選用國產優質黑色針織幕布， 遮蔭率 70%。

四、 內遮陽系統

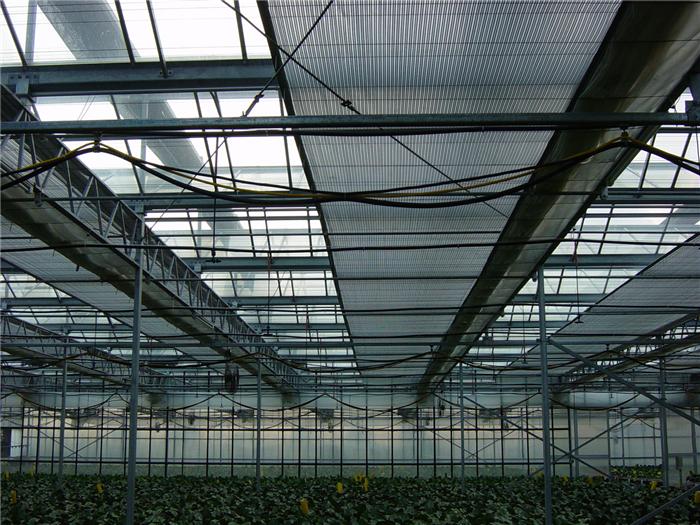

內遮陽系統

1.遮陽網

選用國標鋁箔遮陽幕：遮陽率65%；節能率50%；壽命：廠家提供5年質保期，實際使用壽命8年以上

2.托幕線

雙層幕線選國標聚酯內用幕線：顏色：透明；直徑：2.0×2.5㎜； 抗拉強度：250㎏/f；斷裂伸長率8%；質量保證5年，使用壽命8年以上

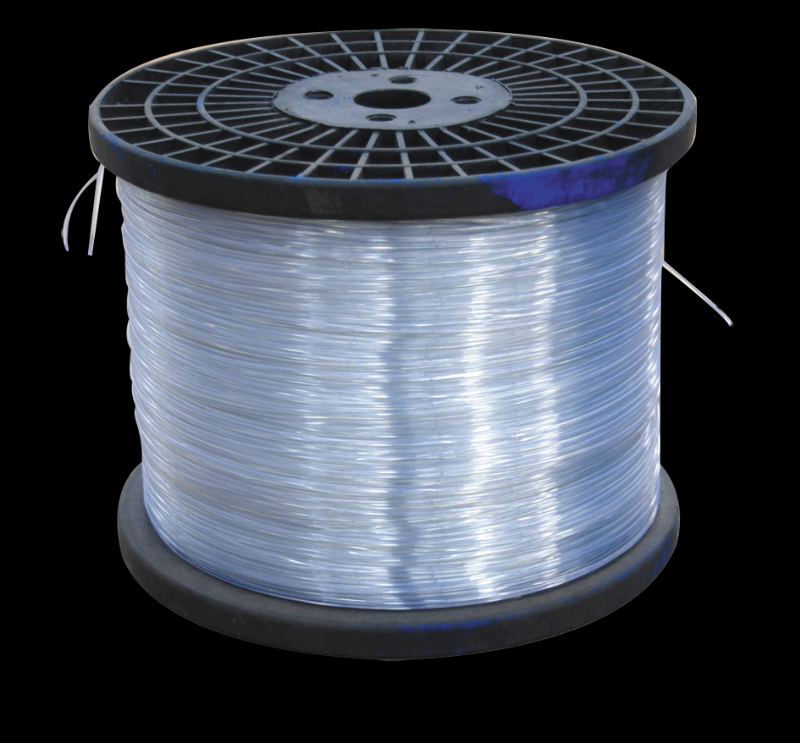

托幕線

3.傳動機構

電機通過傳動機構驅動傳動軸運轉,傳動軸通過連接件帶動驅動桿在幕絲上平行移動，驅動桿拉動幕布一端緩慢展開，全部展開后觸動行程限位器開關，電機停止，該行程運行結束?？刂葡鋫溆惺謩?dòng)控制,如需要中途停止,可以按下停止按鈕,即可停止運行.也可實現計算機自動控制。

4.設計條件

夏天白天當室內光照強度超過作物光合作用的光飽和點后，多余的光照如果不能及時排除溫室，將會灼傷作物葉片或轉化為熱能使室內溫度升高，當這種溫升超過作物生長的適宜溫度范圍后，過高的溫度將會影響作物的正常生長和發育，嚴重的甚至?xí)?dǎo)致作物的生育障礙，直至死亡。關閉遮蔭幕后，將使進入溫室的光照首先遇到遮蔭幕的阻隔，根據遮蔭幕遮光率的大小調控的上部，或被遮蔭幕反射直接排出溫室，或轉化為長波輻射在提高遮陽幕上部空氣溫度后通過層頂通風窗排出室外。由此可見，遮陽幕夏季使用在溫室中具有遮蔭和降溫的雙重作用。

5.系統工作原理

電機帶動傳動軸運轉，傳動軸上的齒輪/齒條副將圓周運動變成直線運動。與齒條連接的推拉桿通過十字連接帶動驅動桿在幕絲上平等移動， 驅動桿拉動幕布一端緩慢展開、收攏，全部展開以及收攏后分別觸動開、合限位器開關，電機停止，運行結束。

6.內遮陽系統組成

（1）控制箱：控制箱內裝配有遮蔭幕展開與合攏兩套接觸器件，即可手動開、停，又可通過行程開關，實現自動停車?？刂葡湎淇裳b備溫控、時控、光控設備，與自動控制系統相連，實現計算機智能控制。·驅動電機：采用專用傳動電機，配備行程限位裝置，自動停止，限位準確，還配備了熱保護裝置，為用戶操作提供了安全保障。

（2）傳動部分：采用齒輪-齒條傳動機構，通過減速電機與之聯結的傳動，軸輸出動力，傳動軸中部與電機相連，其余部分齒條均布相連；驅動桿和推幕部分采用熱鍍鋅組件，結構強度高，運行平穩可靠。

（3）幕線：雙層幕線選用Ф2 ㎜優質聚酯托幕線，防銹，強度極高。

（4）幕布：內遮陽幕布選用國產優質白色鋁箔幕布， 遮蔭率 70%。廠家提供保質期 5 年，使用壽命 8 年以上。

五、 內保溫系統

1.保溫幕布

選用防水保溫幕布：保溫率60%；節能率50% ；壽命：廠家提供5年質保期，實際使用壽命8年以上

2.托幕線

雙層幕線選斯文森聚酯內用幕線：；顏色：透明；直徑：2.0×2.5㎜；抗拉強度：250㎏/f；斷裂伸長率8%；質量保證5年，使用壽命8年以上

3.傳動機構

電機通過傳動機構驅動傳動軸運轉,傳動軸通過連接件帶動驅動桿在幕絲上平行移動，驅動桿拉動幕布一端緩慢展開，全部展開后觸動行程限位器開關，電機停止，該行程運行結束?？刂葡鋫溆惺謩?dòng)控制,如需要中途停止,可以按下停止按鈕,即可停止運行。也可實現計算機自動控制。

4.系統工作原理

電機帶動傳動軸運轉，傳動軸上的齒輪/齒條副將圓周運動變成直線運動。與齒條連接的推拉桿通過十字連接帶動驅動桿在幕絲上平等移動， 驅動桿拉動幕布一端緩慢展開、收攏，全部展開以及收攏后分別觸動開、合限位器開關，電機停止，運行結束。

5.內保溫系統組成

（1）控制箱：控制箱內裝配有保溫幕布展開與合攏兩套接觸器件，即可手動開、停，又可通過行程開關，實現自動停車?？刂葡湎淇裳b備溫控、時控、光控設備，與自動控制系統相連，實現計算機智能控制。

（2）驅動電機：采用專用傳動電機，配備行程限位裝置，自動停止，限位準確，還配備了熱保護裝置，為用戶操作提供了安全保障。

（3）傳動部分：采用齒輪-齒條傳動機構，通過減速電機與之聯結的傳動，軸輸出動力，傳動軸中部與電機相連，其余部分齒條均布相連；驅動桿和推幕部分采用熱鍍鋅組件，結構強度高，運行平穩可靠。

（4）幕線：雙層幕線選用Ф2 ㎜優質聚酯托幕線，防銹，強度極高。（5）幕布：內遮陽幕布選用國產優質保溫幕布， 保溫率 60%。廠家提供保質期 5 年，使用壽命 8 年以上。

六、濕簾風機降溫系統

1.系統原理

濕簾/風機降溫系統利用水的蒸發降溫原理實現降溫目的， 降溫系統的核心是能讓水蒸發的濕簾特制的輸水濕簾能確保水均勻得淋濕整個降溫濕簾墻?？諝獯┩笣窈熃橘|(zhì)時，與濕簾介質表面進行水氣交換的顯熱轉化為汽化潛熱，實現對空氣的加濕與降溫。

濕簾一般安裝在溫室的北側，風機一般安裝在溫室南側。當需要降溫時，啟動風扇，將溫室內的空氣強制抽出，造成負壓；同時，水泵將水打在對面的濕簾墻上。室外空氣被負壓吸入室內時，以一定的速度從濕簾的縫隙穿過，導致水分蒸發、降溫，冷空氣流經溫室，吸收室內熱量后，經風扇排出，從而達到降溫目的。

2.系統組成

濕簾風機降溫系統由濕簾墻、循環水系統、軸流式風機和控制系統四部分組成。濕簾這種產品優點在于其大得濕表面與流過的空氣完全接觸，使得空氣和水有充分的時間接觸，使空氣的濕度達到人體所感應的適宜濕度。與濕簾相配合的是風機，當風機開啟時足可以保證溫室內外空氣的流動， 將室內高溫高濕氣體排出， 并補充足夠的新鮮空氣，有效調節室內溫度。

（1）濕簾：選用優質空氣處理設備-濕簾紙墊，濕簾紙墊是降溫系統的核心，其由波紋狀纖維紙經特殊工藝處理制造，具有耐腐蝕、強度高、使用壽命長等特點。濕簾配套的外框采用鋁合金框架型材，具有美觀、不銹、便于維護等特

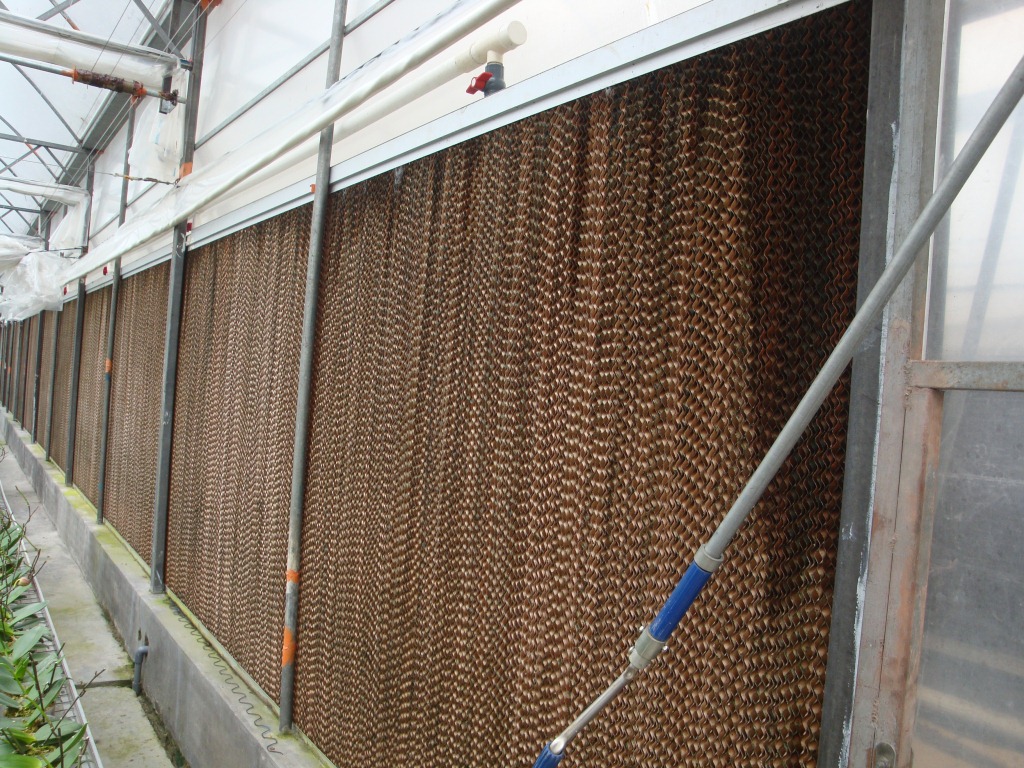

濕簾

濕簾安裝于北墻門體的兩側，離地面為0.5米.長是64米，高為1.5米，濕簾規格1500*600*100mm.

（2）風機：選用大風量高效節能型離心式軸流風機，廣泛應用在各個領域。

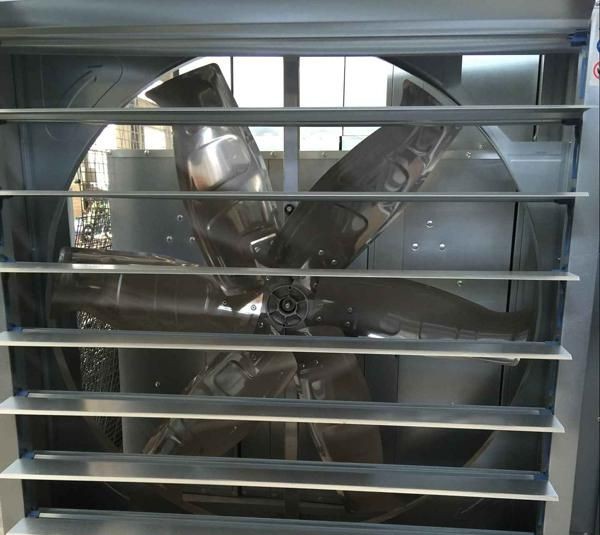

風機

七、頂部通風系統

溫室每一跨的頂部可以安裝電動（拉鏈?zhǔn)謩?dòng)）卷膜通風系統，通風口寬度為1米。采用直徑卷膜桿、防蟲網等組成。

八、配電系統

1.配電柜 序號、名稱、產地、配電、功率（KW/臺）、內遮陽電機、國產380v，50Hz 0.75

2.外遮陽電機 國產380v，50Hz 0.75kw

3.濕簾水泵 國產 380v，50Hz 1.1kw

4.風機 國產 380v，50Hz 1.1kw

5.頂部電動卷膜器 國產 380v，50Hz 、0.1

溫室接地采用 TN-S 系統，溫室內部 N 線與 PE 線分開敷設，在電纜進配電箱處按規范要求接地，接地電阻小于 4Ω。溫室系統配置設置控制箱，按照控制對象分別按手動、停止控制。手動時通過面板開關直接操縱接觸器來控制。每電控箱均配有電子漏電保護單元， 靈敏度為 30mA， 可保證高濕環境下人身安全。按照標準采用線槽和線管布線。
